La instalación de un sistema contra incendios requiere un trabajo previo para definir el caudal y la presión de agua que garanticen un correcto funcionamiento, la elección de materiales de acuerdo con la clasificación de riesgos y, adicionalmente, el trazo del sistema para garantizar la cobertura más amplia en el edificio para el que se diseña.El término “trazo” hace referencia al diseño y disposición de los componentes y dispositivos, incluidas las tuberías utilizadas. Hay diferentes formas de plantear esta distribución para aprovechar el suministro de agua disponible, con tres diseños principales que explicamos a continuación.
Te puede interesar: ¿Qué tipos de rociadores utilizar en un sistema contra incendios?

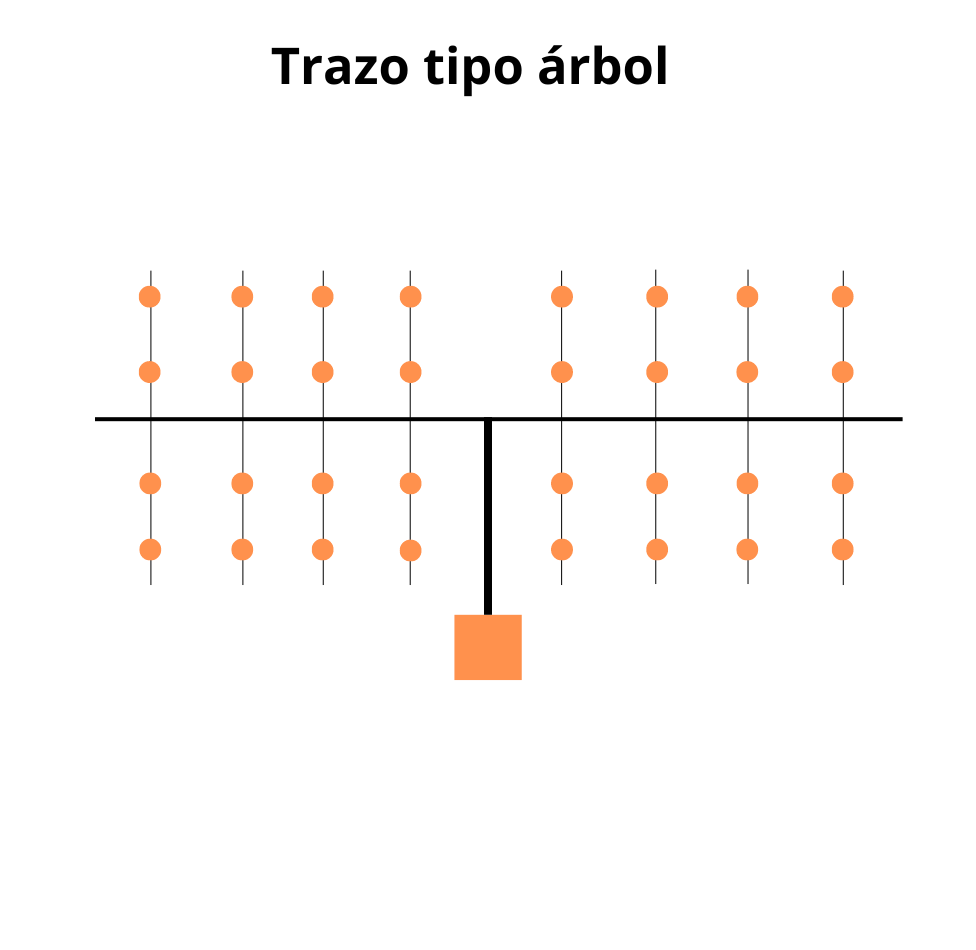

1. Trazo tipo árbol
En un trazo tipo árbol, el agua fluye desde una línea principal (tubería) hacia ramificaciones que se asemejan a las ramas de un árbol.
Algunas de sus características son:
- Flujo del agua: el agua fluye desde la línea principal hacia ramificaciones más pequeñas que alimentan cada uno de los rociadores instalados, así hay una distribución uniforme cuando los rociadores se activan.
- Presión del agua: la presión del agua disminuye a medida que el líquido circula y se ramifica desde la línea principal hacia cada rociador. Los sistemas son diseñados considerando que haya suficiente presión para garantizar un funcionamiento eficiente.
- Edificios donde se utiliza: los trazos tipo árbol son comunes en edificios comerciales, residenciales, hoteles, hospitales y otras estructuras de tamaño medio a grande.
Un trazo tipo árbol exige mayor presión de agua que otros tipos de instalaciones porque el líquido fluye en un solo sentido a través de las tuberías.

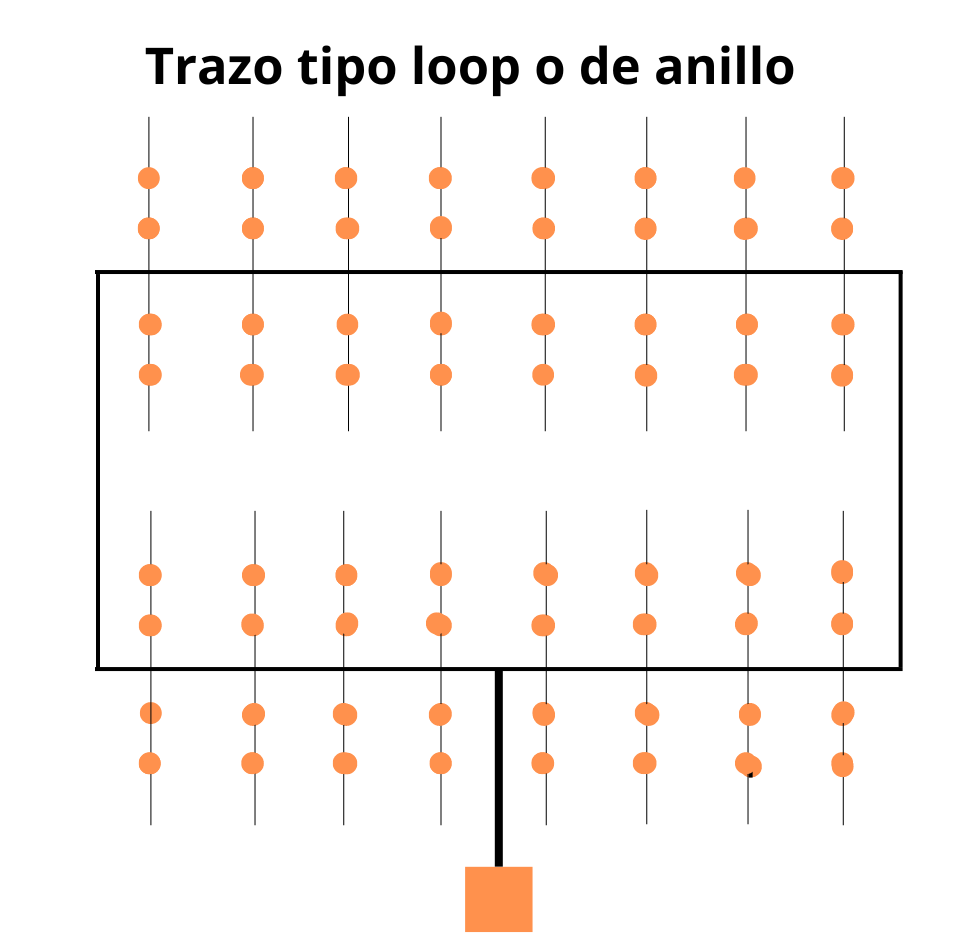

2. Trazo tipo loop o de anillo
En un trazo tipo loop, también conocido como trazo de anillo, el agua fluye desde la tubería matriz hasta un circuito cerrado y desde allí se distribuye a las tuberías donde están instalados los rociadores. Esto ayuda a que haya una mejor presión para la llegada del agua a los rociadores contra incendio.
Los trazos de anillo se caracterizan por:
- Flujo del agua: el agua circula continuamente a lo largo del “anillo” que conforman las tuberías. Si un tramo se ve comprometido o bloqueado, el agua seguirá fluyendo a través de la otra parte del circuito, lo que puede ayudar a mantener la integridad del sistema.
- Presión del agua: el diseño permite mantener una presión constante en todo el sistema, independientemente de la ubicación donde se activen los rociadores contra incendio instalados. Esto asegura una presión adecuada en cada rociador para una respuesta eficaz.
- Edificios donde se utiliza: el trazo tipo loop es común en edificios de gran tamaño, como rascacielos, hospitales, centros comerciales y estructuras grandes donde se requiere una distribución eficiente del agua y una mayor seguridad contra incendios.
Un diseño tipo loop ofrece una redundancia de flujo y presión que puede ser muy valiosa en estructuras grandes, donde la integridad del sistema de rociadores contra incendios es crucial.
Te puede interesar. ¿Cómo calcular el diámetro de las tuberías para un sistema contra incendios?

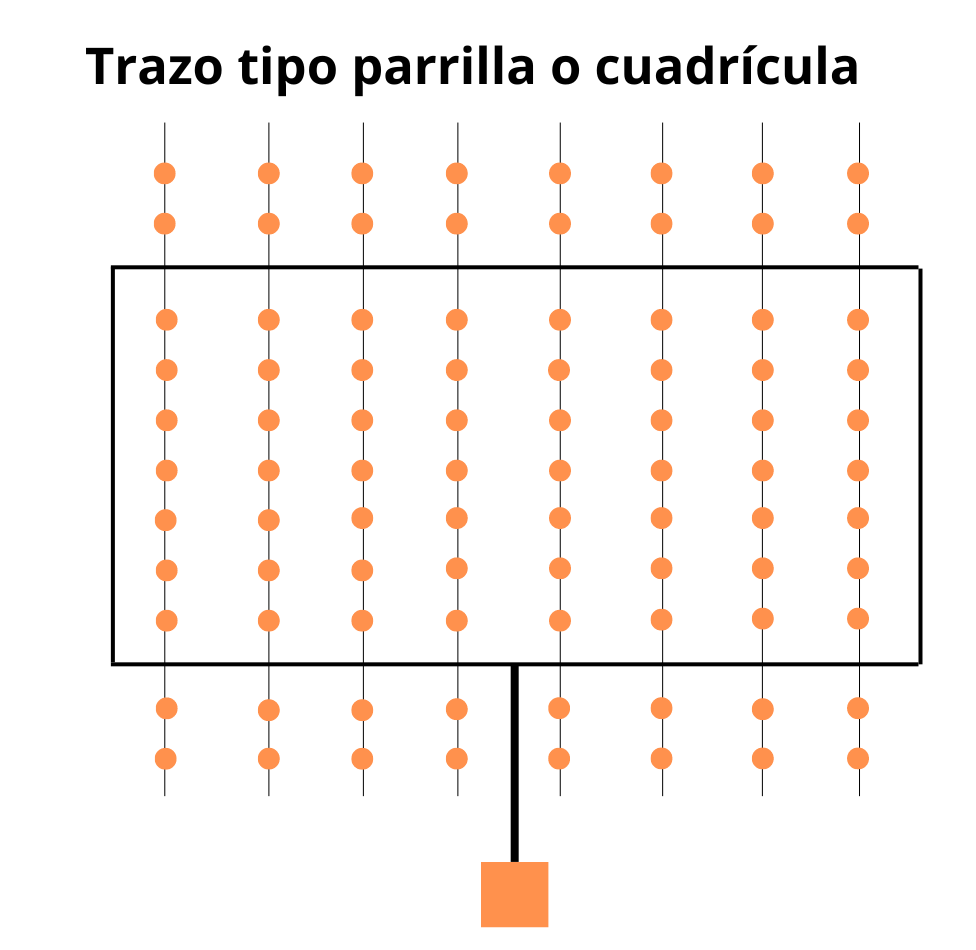

3. Trazo de parrilla
El trazo de parrilla también recibe el nombre de cuadrícula. Es un diseño común en sistemas de rociadores para grandes áreas, que proporciona flujo de agua en todos los tramos de tuberías.
Entre sus características están:
- Distribución en cuadrícula: en el diseño se establece una red de tuberías que se cruzan en forma de cuadrícula, lo que permite una distribución uniforme del agua a lo largo de todo el espacio protegido por el sistema de rociadores contra incendios.
- Flujo del agua: el agua fluye desde una línea principal hacia una serie de líneas secundarias que forman la cuadrícula o parrilla, y luego hacia los rociadores individuales. Este flujo asegura una cobertura completa y eficiente del área protegida.
- Presión del agua: la presión del agua es adecuada en cada punto de la cuadrícula gracias al flujo en todas las tuberías del sistema, que garantiza un funcionamiento efectivo de los rociadores en caso de activación.
- Edificios donde se utiliza: el trazo de parrilla es común en edificios de tamaño moderado a grande, como almacenes, fábricas, grandes instalaciones comerciales y edificios industriales que exigen una distribución uniforme del agua para la protección contra incendios.
La elección del tipo de trazo para un sistema contra incendios dependerá de los fabricantes de la edificación y la clasificación de riesgo de la estructura. En cualquiera de ellos, la elección de los materiales utilizados es independiente y el uso de tuberías de BlazeMaster® CPVC es factible.
Como material de tuberías, el CPVC puede ser utilizado en sistemas de rociadores contra incendios, en instalaciones hidráulicas, gracias a FlowGuard®, e incluso en instalaciones de tubería industrial, para lo que fue desarrollado Corzan®. Si tienes alguna duda sobre dónde comprar el material, o acerca de sus características y capacidades, contáctanos.
