El CPVC de BlazeMaster® es el sistema de tuberías de rociadores contra incendios no metálicos más especificado del mundo. Está especialmente diseñado y aprobado para todas las aplicaciones de bajo riesgo, tal como lo define NFPA 13/13R/13D.

Los propietarios de edificios y contratistas especifican los sistemas de protección contra incendios de BlazeMaster porque:

  • Se instalan de forma rápida, silenciosa y segura.
  • No sostendrán una llama.
  • Inherentemente resisten las picaduras y la corrosión.
  • Resisten la corrosión influenciada microbiológicamente (MIC).
  • Son ligeros y duraderos.
  • Limitan la generación de humo.
  • Requieren de menos espacio para la instalación.

Revise los listados internacionales y las aprobaciones de los Sistemas de Protección Contra Incendios BlazeMaster para obtener una verificación por parte de terceros del rendimiento y la confiabilidad de nuestro sistema de rociadores contra incendios.



¿En dónde se pueden usar los sistemas de protección contra incendios BlazeMaster® ?

Las tuberías y conexiones de CPVC de BlazeMaster están listados por Underwriters Laboratories (UL y C-UL) y la Junta de Prevención de Pérdidas Globales (LPCB) de BRE para su uso en:

  • Ocupaciones de bajo riesgo, tal como se define en la Norma para la Instalación de Sistemas de Rociadores, NFPA 13 (independientemente de la altura del edificio).
  • Ocupaciones residenciales, tal como se define en la Norma para la Instalación de Sistemas de Rociadores en Ocupaciones Residenciales de Hasta Cuatro Pisos de Altura, NFPA 13R.
  • Instalaciones de Riesgo Ordinario. La Sección 6.3.9.6 de NFPA 13 (Edición de 2016) y 5.2.2.6 de NFPA 13R (Edición de 2016) permite el uso de tuberías o tubos listados para ocupaciones de bajo riesgo para ser instaladas en cuartos de riesgo ordinario de ocupaciones de otro modo de bajo riesgo en donde el cuarto superará los 400 ft2 (37 m2). Las tuberías y conexiones de CPVC de BlazeMaster pueden instalarse en estas instalaciones de acuerdo con las instrucciones de instalación del fabricante y el manual de diseño del Sistema BlazeMaster.
  • Ocupaciones residenciales, tal como se define en la Norma para Sistemas de Rociadores en Viviendas Familiares y Casas Prefabricadas Uni y Bi-Familiares, NFPA 13D.
  • Cámaras de Aire, tal como se define en la Instalación de Sistemas de Aire Reacondicionado y Ventilación, NFPA 90A.
  • Instalación de la Red Privada de Bomberos y Sus Accesorios, NFPA 24
  • Sistema de elevadores en edificios residenciales de hasta cuatro pisos de altura, NFPA 13R y 13D.
  • Consulte el Directorio de Equipos de Protección Contra Incendios de UL, categorías VIWT y HFYH.



Clasificación de Temperatura y Presión

Las tuberías y conexiones BlazeMaster, tamaño ¾ pulg. a 3 pulg. (20 mm a 80 mm) están clasificadas para servicio continuo de 175 psi (1207 kPa) a 150°F (65°C). Su uso es adecuado en áreas en las que las temperaturas ambiente están dentro del rango de 35°F a 150°F (2°C a 65°C).

En un área en la que la temperatura superará los 150°F (65°C), tal como un ático, el CPVC de BlazeMaster puede instalarse si se proporciona ventilación o si se usa aislamiento alrededor de la tubería para mantener un ambiente más fresco.

Los sistemas de tuberías deben instalarse para garantizar que las tuberías no estén expuestas a dispositivos que generen un calor superior a   150°F (65°C), tales como lámparas, balastros y líneas de vapor.

Si la instalación se encuentra en un área sujeta a temperaturas de congelación, el sistema de rociadores debe estar protegido contra la congelación. Un sistema congelado no solo se desactivará, sino que las presiones que pueden acumularse pueden hacer que los rociadores se abran o dañen las tuberías.



Clasificación de Productos, Capacidades y Propiedades de los Materiales

Dimensiones y Pesos de la Tubería

La tubería BlazeMaster se produce en dimensiones SDR 13.5. SDR, o relación dimensional estándar, significa que el espesor de la pared de la tubería es directamente proporcional al diámetro exterior. Esto da como resultado capacidades de presión constantes en todos los diámetros.

La tubería se fabrica según las especificaciones de ASTM F442. Las conexiones se fabrican según las especificaciones ASTM F437, F438 o F439 dependiendo del tamaño y la configuración del sistema.



Dimensiones y pesos de las tuberías de CPVC de BlazeMaster

Propiedades Físicas y Térmicas



Tubería de CPVC con propiedades físicas y térmicas

Diseño Hidráulico

Factor C

Los cálculos hidráulicos para el dimensionamiento de las tuberías y conexiones BlazeMaster se calculan utilizando el factor C de Hazen-Williams de 150. La tubería mantiene este factor C durante toda la vida útil del sistema.



Pérdida de Fricción de la Tubería

Los cálculos de pérdida de fricción de la tubería se realizan de acuerdo con la Sección 23.4 de la NFPA 13 (Edición 2016).



Pérdida de Fricción de las Conexiones



BlazeMaster para tuberías y accesorios para pérdidas por fricción



Expansión y Contracción Térmica

La tubería de CPVC de BlazeMaster, como todos los materiales de tubería, se expande y se contrae con los cambios de temperatura.

El coeficiente de expansión lineal es: (0.0000340 pulgada/pulgada-°F)0.000061 cm / cm °C) y la expansión lineal es la misma para todos los diámetros de tubería.

Por ejemplo, un cambio de temperatura de 25°F (13.9°C)causará una expansión de  1 pulgada y 2.5 cm para un tramo recto de 100 pies (30.5m) de la tubería BlazeMaster.

Para la mayoría de las condiciones de operación e instalación, la expansión y la contracción pueden adaptarse a los cambios en la dirección del tramo de la tubería. Sin embargo, en ciertos casos, es posible que se requieran bucles o compensaciones de expansión al instalar tramos largos y rectos de tubería.

LA FÓRMULA PARA CALCULAR LA CANTIDAD DE EXPANSIÓN O CONTRACCIÓN TÉRMICA ES

ΔL = 12 * E * L * ΔT

En donde: e = 3.4 * 10-5 pulgada/pulgada -°F; L = Longitud de tramo en pies; ΔT = Cambio de Temperatura °F;
ΔL = Cambio en longitud debido al cambio en la temperatura

 Expansión Térmica en Pulgadas



Expansión térmica de CPVC de BlazeMaster en pulgadas



Expansión Térmica en Centímetros





Expansión térmica de CPVC de BlazeMaster en cm



Deflexión de Tubería

La tubería de protección contra incendios de BlazeMaster es inherentemente dúctil, lo que le permite desviarse, dentro de los límites permisibles, alrededor o lejos de los objetos durante la instalación.

Esta ductilidad permite una mayor libertad de diseño, reduce el tiempo de instalación y reduce el costo instalado. Las desviaciones máximas instaladas para la tubería BlazeMaster son las siguientes, tanto en pies como en metros:



op_eps_4_spec_BLZ_Deflection-Pipe-Length-in-Feet







Expansión térmica de CPVC de BlazeMaster en cm



Especifique el CPVC de BlazeMaster

Para llegar a las comunidades de todo el mundo, distribuimos ampliamente a través de nuestra red de fabricantes asociados. Tienen un historial comprobado de producción de materiales de la más alta calidad y están obligados a cumplir con el Programa de Garantía de Calidad de BlazeMaster, lo que le asegura la compra de tuberías y conexiones de la más alta calidad. Obtenga más información sobre nuestros fabricantes asociados.

Para soporte de especificaciones , o para preguntas sobre fabricantes asociados en su área, nuestro equipo de especialistas en productos e ingeniería está disponible.

Obtenga Soporte del Producto



El CPVC de BlazeMaster® es el sistema de tuberías de rociadores contra incendios no metálicos más especificado del mundo. Está especialmente diseñado y aprobado para todas las aplicaciones de bajo riesgo, tal como lo define NFPA 13/13R/13D.

Los propietarios de edificios y contratistas especifican los sistemas de protección contra incendios de BlazeMaster porque:

Se instalan de forma rápida, silenciosa y segura.

No sostendrán una llama.

Inherentemente resisten las picaduras y la corrosión.

Resisten la corrosión influenciada microbiológicamente (MIC).

Son ligeros y duraderos.

Limitan la generación de humo.

Requieren de menos espacio para la instalación.

Revise los listados internacionales y las aprobaciones de los Sistemas de Protección Contra Incendios BlazeMaster para obtener una verificación por parte de terceros del rendimiento y la confiabilidad de nuestro sistema de rociadores contra incendios.

¿En dónde se pueden usar los sistemas de protección contra incendios BlazeMaster®?

resistencias-y-especificaciones-de-cpvc-blazemaster-imagen-1

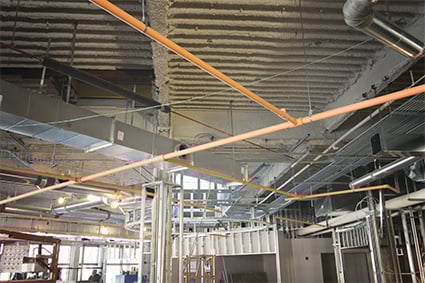

resistencias-y-especificaciones-de-cpvc-blazemaster-imagen-2



Las tuberías y conexiones de CPVC de BlazeMaster están listados por Underwriters Laboratories (UL y C-UL) y la Junta de Prevención de Pérdidas Globales (LPCB) de BRE para su uso en:

  • Ocupaciones de bajo riesgo, tal como se define en la Norma para la Instalación de Sistemas de Rociadores, NFPA 13 (independientemente de la altura del edificio).
  • Ocupaciones residenciales, tal como se define en la Norma para la Instalación de Sistemas de Rociadores en Ocupaciones Residenciales de Hasta Cuatro Pisos de Altura, NFPA 13R.
  • Instalaciones de Riesgo Ordinario. La instalación de tubería o tubos homologados para usos en espacios de ocupación de riesgo bajo esta permitido en recintos de riesgo ordinario, que en caso contrario serían de riesgo bajo siempre y cuando el recinto no supere los 37m2 o 400Ft2.
  • Ocupaciones residenciales, tal como se define en la Norma para Sistemas de Rociadores en Viviendas Familiares y Casas Prefabricadas Uni y Bi-Familiares, NFPA 13D.
  • Cámaras de Aire, tal como se define en la Instalación de Sistemas de Aire Reacondicionado y Ventilación, NFPA 90A.
  • Instalación de la Red Privada de Bomberos y Sus Accesorios, NFPA 24.
  • Sistemas de Risers o Columnas de alimentación.
  • Consulte el Directorio de Equipos de Protección Contra Incendios de UL, categorías VIWT y HFYH.

Clasificación de Temperatura y Presión

Las tuberías y conexiones BlazeMaster, tamaño ¾ pulg. a 3 pulg. (20 mm a 80 mm) están clasificadas para servicio continuo de 175 psi (1207 kPa) a 150°F (65°C). Su uso es adecuado en áreas en las que las temperaturas ambiente están dentro del rango de 35°F a 150°F (2°C a 65°C).

En un área en la que la temperatura superará los 150°F (65°C), tal como un ático, el CPVC de BlazeMaster puede instalarse si se proporciona ventilación o si se usa aislamiento alrededor de la tubería para mantener un ambiente más fresco.

Los sistemas de tuberías deben instalarse para garantizar que las tuberías no estén expuestas a dispositivos que generen un calor superior a   150°F (65°C), tales como lámparas, balastros y líneas de vapor.

Si la instalación se encuentra en un área sujeta a temperaturas de congelación, el sistema de rociadores debe estar protegido contra la congelación. Un sistema congelado no solo se desactivará, sino que las presiones que pueden acumularse pueden hacer que los rociadores se abran o dañen las tuberías.

Clasificación de Productos, Capacidades y Propiedades de los Materiales

Dimensiones y Pesos de la Tubería

La tubería BlazeMaster se produce en dimensiones SDR 13.5. SDR, o relación dimensional estándar, significa que el espesor de la pared de la tubería es directamente proporcional al diámetro exterior. Esto da como resultado capacidades de presión constantes en todos los diámetros.

La tubería se fabrica según las especificaciones de ASTM F442. Las conexiones se fabrican según las especificaciones ASTM F437, F438 o F439 dependiendo del tamaño y la configuración del sistema.

Dimensiones y pesos de tuberia BlazeMaster® SDR 13.5 (ASTM F 442)

Tamaño nominal

De
Promedio

De
Promedio

Libras
por Pie

Kilogramos
por Metro

Libras
por Pie

Kilogramos
por Metro

Pulgadas

mm

Pulgadas

mm

Pulgadas

mm

Vacio

Vacio

Lleno de H2O

Lleno de H2O

3/4

20.0

1.050

26.7

.874

22.2

0.168

0.250

0.428

0.637

1

25.0

1.315

33.4

1.101

28.0

0.262

0.390

0.675

1.005

1 1/4

32.0

1.660

42.2

1.394

35.4

0.418

0.622

1.079

1.606

1 1/2

40.0

1.900

48.3

1.598

40.6

0.548

0.816

1.417

2.109

2

50.0

2.375

60.3

2.003

50.9

0.859

1.278

2.224

3.310

2 1/2

65.0

2.785

73.0

2.423

61.5

1.257

1.871

3.255

4.844

3

80.0

3.500

88.9

2.950

75.0

1.867

2.778

4.829

7.186

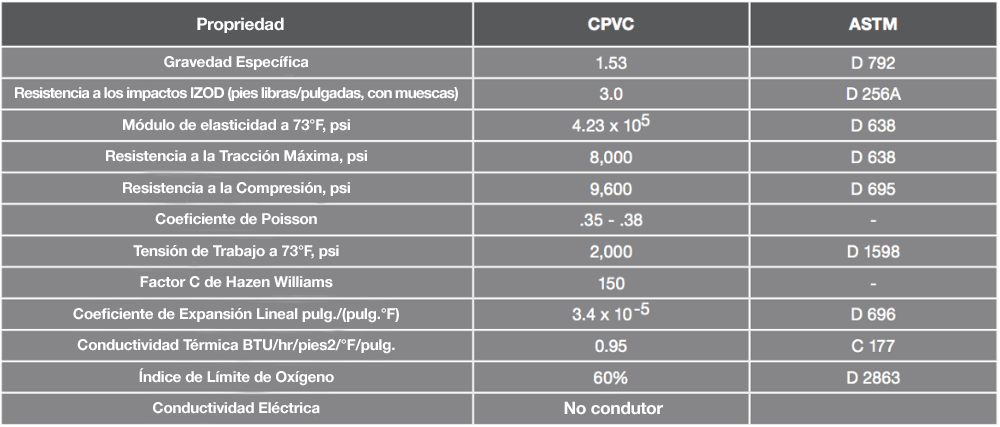

Propiedades Físicas y Térmicas

Propiedad

CPVC

ASTM

Gravedad específica

1.53

D 792

Resistencia a los impactos IZOD (pies libras/pulgadas, con muescas)

3.0

D 256A

Módulo de elasticidad a 73°F, psi

4.23 x 105

D 638

Resistencia a la tracción máxima, psi

8,000

D 638

Resistencia a la compresión, psi

9,600

D 695

Coeficiente en Poisson

.35 - .38

----

Tensión de trabajo a 73°F, psi

2,000

D 1598

Factor C de Hazen Williams

150

----

Coeficiente de expanción lineal pulg./(pulg.°F)

3.4 x 105

D 696

Conductividad térmica BTU/hr/pies2/°F/pulg.

0.95

C 177

Índice de límite de oxígeno

60%

D 2863

Conductividad eléctrica

No conductor

----

Diseño Hidráulico

Factor C

Los cálculos hidráulicos para el dimensionamiento de las tuberías y conexiones BlazeMaster se calculan utilizando el factor C de Hazen-Williams de 150. La tubería mantiene este factor C durante toda la vida útil del sistema.

Pérdida de Fricción de la Tubería

Los cálculos de pérdida de fricción de la tubería se realizan de acuerdo con la Sección 23.4 de la NFPA 13 (Edición 2016).

Pérdida de Fricción de las Conexiones

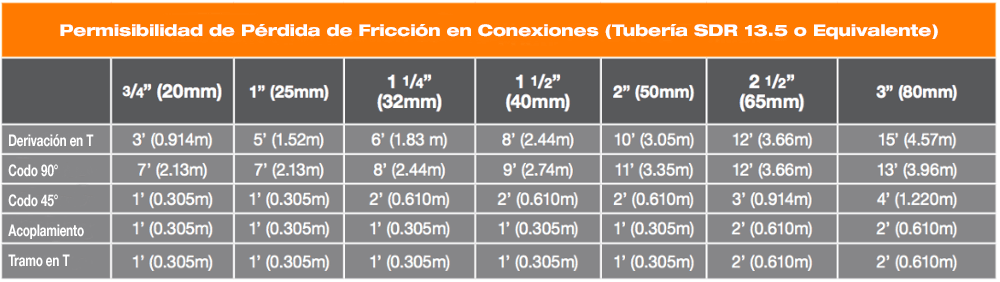

Permisibilidad de pérdida de fricción en conexiones (Tuberia SDR 13.5 o equivalente)



3/4" (20mm)

1" (25mm)

1 1/4" (32mm)

1 1/2" (40mm)

2" (50mm)

2 1/2" (65mm)

3" (80mm)

Derivación en T

3' (0.914m)

5' (1.52m)

6' (1.83m)

8' (2.44m)

10' (3.05m)

12' (3.66m)

15' (4.57m)

Codo 90°

7' (2.13m)

7' (2.13m)

8' (2.44m)

9' (2.74m)

11' (3.35m)

12' (3.66m)

13' (3.96m)

Codo 45°

1' (0.305m)

1' (0.305m)

2' (0.610m)

2' (0.601m)

2' (0.610m)

3' (0.914m)

4' (1.220m)

Acoplamiento

1' (0.305m)

1' (0.305m)

1' (0.305m)

1' (0.305m)

1' (0.305m)

2' (0.610m)

2' (0.610m)

Tramo en T

1' (0.305m)

1' (0.305m)

1' (0.305m)

1' (0.305m)

1' (0.305m)

2' (0.610m)

2' (0.610m)

Expansión y Contracción Térmica

La tubería de CPVC de BlazeMaster, como todos los materiales de tubería, se expande y se contrae con los cambios de temperatura.

El coeficiente de expansión lineal es: (0.0000340 pulgada/pulgada-°F)0.000061 cm / cm °C) y la expansión lineal es la misma para todos los diámetros de tubería.

Por ejemplo, un cambio de temperatura de 25°F (13.9°C)causará una expansión de 1 pulgada y 2.5 cm para un tramo recto de 100 pies (30.5m) de la tubería BlazeMaster.

Para la mayoría de las condiciones de operación e instalación, la expansión y la contracción pueden adaptarse a los cambios en la dirección del tramo de la tubería. Sin embargo, en ciertos casos, es posible que se requieran bucles o compensaciones de expansión al instalar tramos largos y rectos de tubería.

LA FÓRMULA PARA CALCULAR LA CANTIDAD DE EXPANSIÓN O CONTRACCIÓN TÉRMICA ES

resistencias-y-especificaciones-de-cpvc-blazemaster-imagen-formula

En donde: e = 3.4 * 10-5 pulgada/pulgada -°F; L = Longitud de tramo en pies; ΔT = Cambio de Temperatura °F; ΔL = Cambio en longitud debido al cambio en la temperatura

Expansión Térmica en Pulgadas

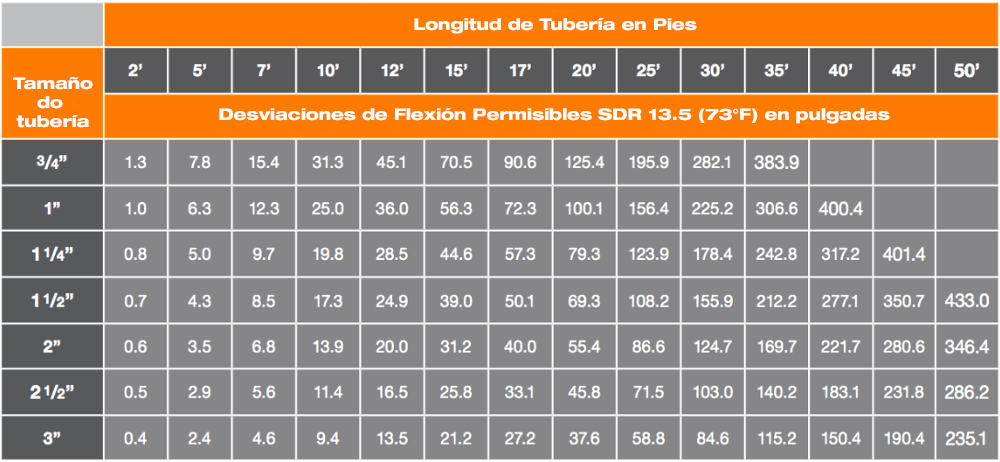

Longitud de tubería en pies / Desviaciones de flexión permisibles SDR 13.5 (73°F) en pulgadas

Tamaño
de tuberia

2'

5'

7'

10'

12'

15'

17'

20'

25'

30'

35'

40'

45'

50'

3/4''

1.3

7.8

15.4

31.3

45.1

70.5

90.6

125.4

195.9

282.1

383.9







1''

1.0

6.3

12.3

25.0

36.0

56.3

72.3

100.1

156.4

225.2

306.6

400.4





1 1/4''

0.8

5.0

9.7

19.8

28.5

44.6

57.3

79.3

123.9

178.4

242.8

317.2

401.4



1 1/2''

0.7

4.3

8.5

17.3

24.9

39.0

50.1

69.3

108.2

155.9

212.2

277.1

350.7

433.0

2''

0.6

3.5

6.8

13.9

20.0

31.2

40.0

55.4

86.6

124.7

169.7

221.7

280.6

346.4

2 1/2''

0.5

2.9

5.6

11.4

16.5

25.8

33.1

45.8

71.5

103.0

140.2

183.1

231.8

286.2

3''

0.4

2.4

4.6

9.4

13.5

21.2

27.2

37.6

58.8

84.6

115.2

150.4

190.4

235.1

Expansión Térmica en Centímetros

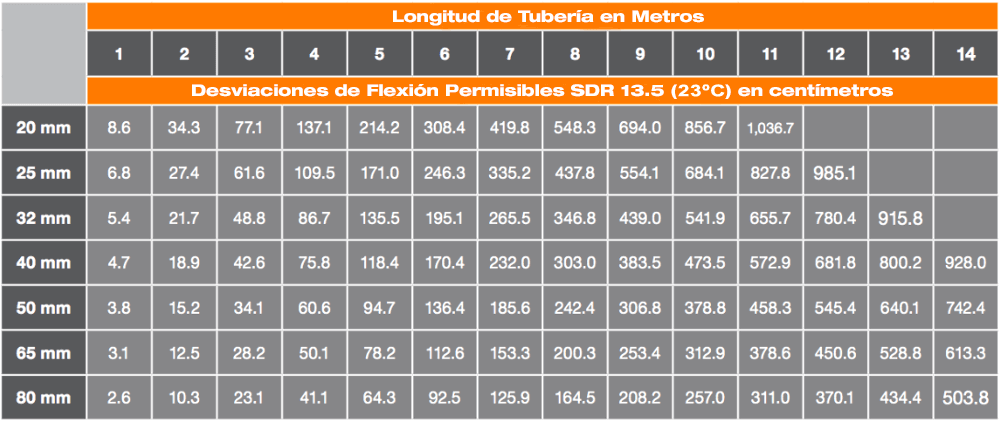

Longitud de tubería en metros / Desviaciones de flexión permisibles SDR 13.5 (73°F) en centimetros



1

2

3

4

5

6

7

8

9

10

11

12

13

14

20 mm

8.6

34.3

137.1

137.1

214.2

308.4

419.8

548.3

694.0

856.7

1,036.7







25 mm

6.8

27.4

109.5

109.5

171.0

246.3

335.2

437.8

554.1

684.1

827.8

985.1





32 mm

5.4

21.7

86.7

86.7

135.5

195.1

265.5

346.8

439.0

541.9

655.7

780.4

915.8



40 mm

4.7

18.9

75.8

75.8

118.4

170.4

232.0

303.0

383.5

473.5

572.9

681.8

800.2

928.0

50 mm

3.8

15.2

34.1

60.6

94.7

136.4

185.6

242.4

306.8

378.8

458.3

545.4

640.1

742.4

65 mm

3.1

12.5

18.2

50.1

78.2

112.6

153.3

200.3

253.4

312.9

378.6

450.6

528.8

613.3

80 mm

2.6

10.3

23.1

41.1

64.3

92.5

125.9

164.5

208.2

257.0

311.0

370.1

434.4

503

Deflexión de Tubería

La tubería de protección contra incendios de BlazeMaster es inherentemente dúctil, lo que le permite desviarse, dentro de los límites permisibles, alrededor o lejos de los objetos durante la instalación.

Esta ductilidad permite una mayor libertad de diseño, reduce el tiempo de instalación y reduce el costo instalado. Las desviaciones máximas instaladas para la tubería BlazeMaster son las siguientes, tanto en pies como en metros:

Longitud de tubería en pies / Desviaciones de flexión permisibles SDR 13.5 (73°F) en pulgadas

Tamaño
de tuberia

2'

5'

7'

10'

12'

15'

17'

20'

25'

30'

35'

40'

45'

50'

3/4''

1.3

7.8

15.4

31.3

45.1

70.5

90.6

125.4

195.9

282.1

383.9







1''

1.0

6.3

12.3

25.0

36.0

56.3

72.3

100.1

156.4

225.2

306.6

400.4





1 1/4''

0.8

5.0

9.7

19.8

28.5

44.6

57.3

79.3

123.9

178.4

242.8

317.2

401.4



1 1/2''

0.7

4.3

8.5

17.3

24.9

39.0

50.1

69.3

108.2

155.9

212.2

277.1

350.7

433.0

2''

0.6

3.5

6.8

13.9

20.0

31.2

40.0

55.4

86.6

124.7

169.7

221.7

280.6

346.4

2 1/2''

0.5

2.9

5.6

11.4

16.5

25.8

33.1

45.8

71.5

103.0

140.2

183.1

231.8

286.2

3''

0.4

2.4

4.6

9.4

13.5

21.2

27.2

37.6

58.8

84.6

115.2

150.4

190.4

235.1

Longitud de tubería en metros / Desviaciones de flexión permisibles SDR 13.5 (73°F) en centimetros



1

2

3

4

5

6

7

8

9

10

11

12

13

14

20 mm

8.6

34.3

137.1

137.1

214.2

308.4

419.8

548.3

694.0

856.7

1,036.7







25 mm

6.8

27.4

109.5

109.5

171.0

246.3

335.2

437.8

554.1

684.1

827.8

985.1





32 mm

5.4

21.7

86.7

86.7

135.5

195.1

265.5

346.8

439.0

541.9

655.7

780.4

915.8



40 mm

4.7

18.9

75.8

75.8

118.4

170.4

232.0

303.0

383.5

473.5

572.9

681.8

800.2

928.0

50 mm

3.8

15.2

34.1

60.6

94.7

136.4

185.6

242.4

306.8

378.8

458.3

545.4

640.1

742.4

65 mm

3.1

12.5

18.2

50.1

78.2

112.6

153.3

200.3

253.4

312.9

378.6

450.6

528.8

613.3

80 mm

2.6

10.3

23.1

41.1

64.3

92.5

125.9

164.5

208.2

257.0

311.0

370.1

434.4

503

Especifique el CPVC de BlazeMaster

Para llegar a las comunidades de todo el mundo, distribuimos ampliamente a través de nuestra red de fabricantes asociados. Tienen un historial comprobado de producción de materiales de la más alta calidad y están obligados a cumplir con el Programa de Garantía de Calidad de BlazeMaster, lo que le asegura la compra de tuberías y conexiones de la más alta calidad. Obtenga más información sobre nuestros fabricantes asociados.

Para soporte de especificaciones , o para preguntas sobre fabricantes asociados en su área, nuestro equipo de especialistas en productos e ingeniería está disponible.

Soporte de producto >

Nuestro objetivo es ayudarte a potenciar tu proyecto

¿Listo para Empezar?

Contáctenos para una consulta gratis sobre el sistema de protección contra incendios

Capacitación gratuita

Regístrate a una capacitación en línea acerca de uso de CPVC de BlazeMaster®

Sample Header Goes Here

Want to Learn More About Industrial CPVC?

Lorem ipsum dolor sit amet, consectetur adipisicing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua tempor incididunt ut labore et dolore magna aliqua.

Want to Learn More About Industrial CPVC?

Lorem ipsum dolor sit amet, consectetur adipisicing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua tempor incididunt ut labore et dolore magna aliqua.

¿Listo para Empezar?

Contact us for a free process suitability and technical consultation. We want to make sure you get the localized support and information you need to take your project from blueprint to completion.
