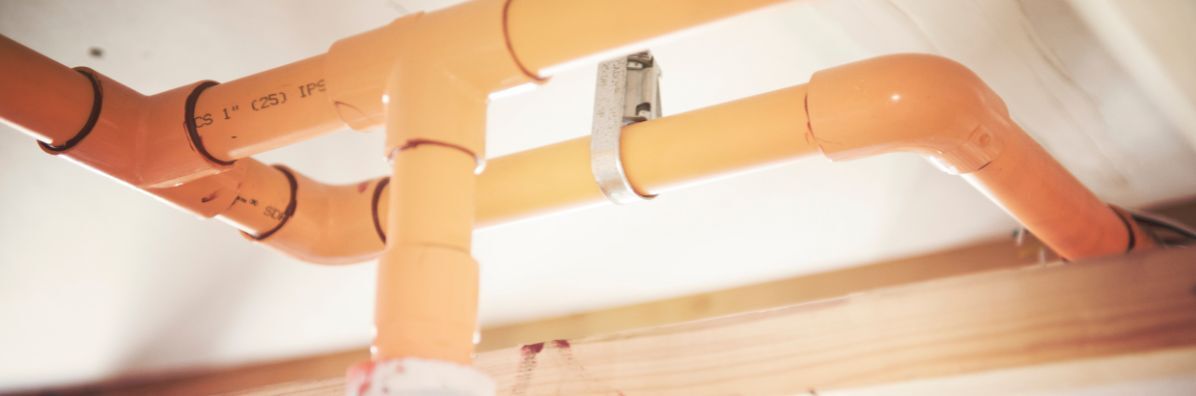

Soportería sísmica en sistemas contra incendios: guía técnica y normas para proyectos en México
La instalación adecuada de la soportería en un sistema de rociadores es lo que determina si la red de protección contra incendios conserva su funcionalidad durante un sismo o si falla precisamente cuando más se necesita.
En México, donde gran parte del territorio presenta actividad sísmica permanente, el diseño de estos sistemas contra incendios debe integrar los requisitos normativos respecto a la estructura de soporte sísmico.
De acuerdo con especialistas citados por el portal Especificar, los daños en componentes no estructurales, entre ellos las tuberías contra incendios, representan entre el 65 y el 80 % de los costos de reparación tras un evento sísmico, dependiendo del tipo de construcción.
Principios de la protección sísmica
La protección sísmica de un sistema de rociadores depende del equilibrio entre dos mecanismos que trabajan en conjunto: la flexibilidad para absorber los movimientos del edificio sin fracturarse, y el soporte para controlar el desplazamiento de las tuberías, con el fin de evitar daños.
La selección del material para cada componente influye en la seguridad
Tuberías como el CPVC, por su menor peso y capacidad para absorber vibraciones de baja intensidad, favorecen un comportamiento más flexible que complementa la función de la soportería y puede reducir las cargas sobre los soportes.
Soportería sísmica en sistemas contra incendios: Componentes del sistema
Acoples ranurados flexibles
Absorben los desplazamientos relativos entre pisos y tramos de tubería. Deben ubicarse en los puntos críticos del diseño, no de forma arbitraria.
Conjuntos de separación sísmica
Se utilizan cuando el sistema atraviesa juntas estructurales o conecta edificios independientes. Su ausencia es uno de los errores más graves y difíciles de detectar visualmente.
Arriostramientos sísmicos
Mantienen las tuberías alineadas con la estructura. Existen en tres configuraciones.
| Lateral — protege contra movimientos perpendiculares al eje. |
| Longitudinal — protege contra movimientos paralelos al eje. |
| Cuatro vías — para tuberías verticales (risers); protege en las cuatro direcciones simultáneamente. |
Principales normativas aplicables: NFPA 13, FM 2-8 y la regulación sísmica local
Las dos referencias técnicas principales para el diseño de soportería sísmica en sistemas de rociadores son:
- NFPA 13 (Standard for the Installation of Sprinkler Systems). Es importante considerar que no sustituye los códigos sísmicos nacionales.
- FM 2-8 (Installation of Sprinkler Systems), de Factory Mutual. Establece criterios más estrictos en coeficientes sísmicos, tolerancias de instalación y requisitos para tuberías verticales.
El diseño correcto requiere combinar ambas referencias con la normativa sísmica local para calcular el coeficiente sísmico de diseño (CP) que corresponde al sitio específico del proyecto.
De acuerdo con NFPA 13 y FM 2-8, los parámetros mínimos de diseño son:
|
Elemento |
Requisito |
Norma |
|
Soportería lateral - tuberías principales |
Espaciamiento máx. 12.20 m; primer soporte a ≤ 1.80 m del extremo |
NFPA 13 / FM 2-8 |
|
Soportería lateral -ramales |
Requerida a partir de 2 ½" (65 mm); ramales menores requieren branch line restraint |
NFPA 13 / FM 2-8 |
|
Soportería longitudinal |
Espaciamiento máx. 24 m entre soportes subsiguientes |
NFPA 13 / FM 2-8 |
|
Soportes de 4 vías (risers) |
Máx. 90 cm del cambio de dirección (NFPA 13) / 60 cm (FM 2-8) |
NFPA 13 / FM 2-8 |
|
Coeficiente sísmico sin dato del estructurista |
Usar valor conservador de 0.50 |
NFPA 13 |
|
Fuerza horizontal de diseño |
F = W × C (peso de tubería llena + 15 % por válvulas y accesorios) |
NFPA 13 / FM 2-8 |
|
Certificación de componentes |
UL Listed y/o FM Approved obligatorio en todos los elementos |
NFPA 13 / FM 2-8 |
¿Quieres profundizar en normativas y certificaciones? Consulta el webinar "La importancia de usar tuberías UL y FM en sistemas contra incendios" y conoce por qué estas validaciones son clave para especificar con mayor seguridad.
Tuberías para sistemas contra incendios: por qué el material importa
La elección del material de tubería afecta directamente las fuerzas sísmicas que deberá absorber la soportería.
Las tuberías metálicas tienen mayor peso, lo que incrementa la carga sobre cada soporte y puede exigir un sistema de soporte más denso o robusto.
El CPVC BlazeMaster® reduce esa carga desde el origen
Por su menor peso en comparación con el metal, el CPVC disminuye la fuerza horizontal de diseño, lo que puede traducirse en menos soportes o en distancias entre ellos más amplias, dentro de los límites que establecen NFPA 13 y FM 2-8.
Además, los componentes de CPVC de BlazeMaster® resisten la corrosión interna, absorben mejor las vibraciones de baja intensidad que los materiales rígidos y se instalan con uniones cementadas o mecánicas, sin soldadura con calor.
Un sistema contra incendios de con CPVC de BlazeMaster® incluye una línea completa de componentes con aprobación UL y certificación FM Approvals que permiten realizar un ensamble integral del sistema contra incendios:
- Tuercas hexagonales y rondanas planas: fijan y unen los componentes reduciendo la fricción
- Varillas roscadas: base estructural del soporte
- Soportes tipo anillo y abrazaderas: rodean y fijan las tuberías a los soportes laterales
- U-Bolts: combinan anillo y varilla en una sola pieza; facilitan la instalación en puntos de difícil acceso
- Ménsulas: elementos voladizos para fijación lateral
