Calcular la cobertura que brindará cada rociador en un sistema de rociadores contra incendio ayuda a definir la cantidad de unidades necesarias de acuerdo con el tipo de edificación, la superficie total que se protegerá y la clasificación de riesgo prevista.
El área de cobertura corresponde a cada rociador y, medida en metros cuadrados (m2) determina el área sobre la que se asume que un rociador descargará el agua durante su operación, por esto ayuda a definir la distribución de los rociadores y hacer los cálculos necesarios durante el diseño del sistema.
Sobre este tema, la norma NFPA 13, que establece los estándares para la instalación de sistemas de rociadores contra incendio, indica que el área de cobertura máxima para los dispositivos nunca deberá ser superior a 37 m2, una superficie que corresponde a los rociadores de cobertura extendida.
En los casos de rociadores estándar, el área de cobertura máxima depende de la clase de riesgo en la estructura en la que se instala el sistema, con valores establecidos de acuerdo con la tabla que sigue:
| Clasificación de riesgo | Área máxima de cobertura (m2) | Área máxima de cobertura (ft2) |
| Riesgo ligero | 20 m2 | 225 ft2 |
| Riesgo ordinario | 12 m2 | 130 ft2 |
| Riesgo extra* | 12 m2 | 130 ft2 |
| Riesgo extra** | 9 m2 | 100 ft2 |
*Con densidades de descarga menores a 0.25 galones por minuto/ft2
**Con densidades de descarga de 0.25 galones por minuto/ft2 o superiores
Determinación del área de cobertura de rociadores contra incendio

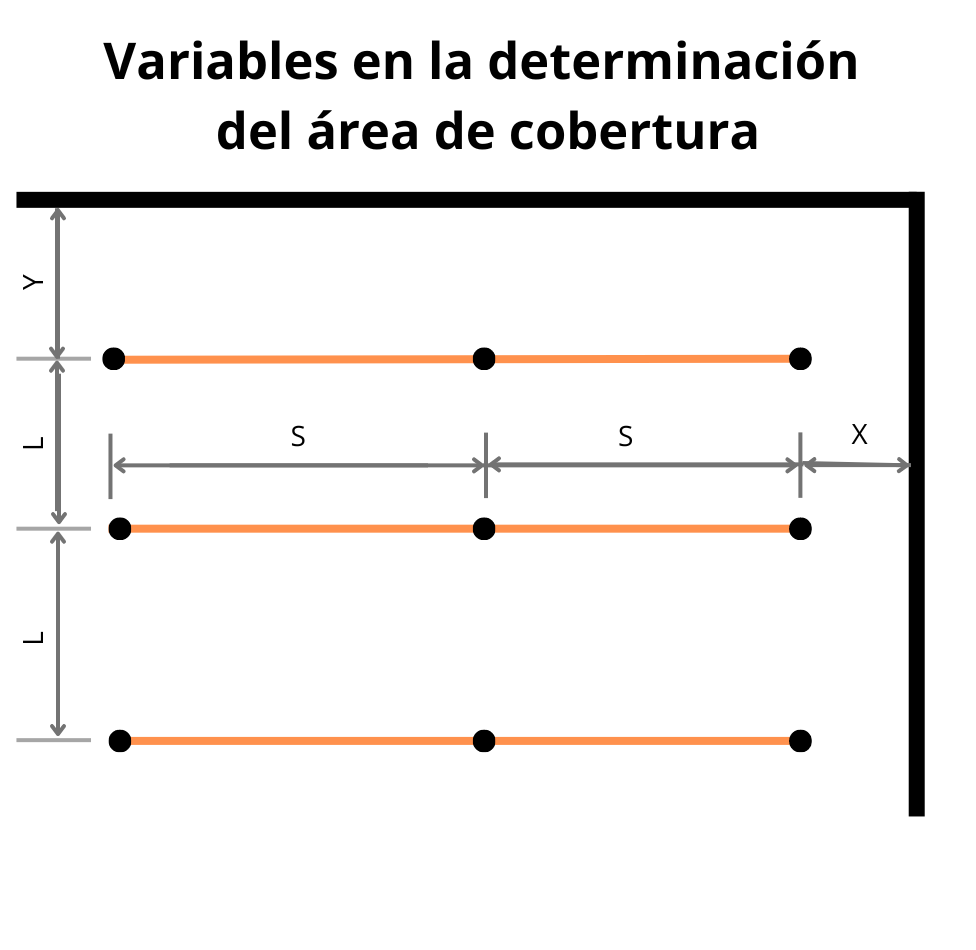

Dos variables fundamentales influyen en la determinación del área de cobertura para rociadores de sistemas contra incendio:
- La separación entre los rociadores en el sentido de los ramales (S): para determinarla, se selecciona la mayor distancia entre rociadores continuos, y el doble de la separación entre un rociador de un extremo el sistema y una pared.
- La separación entre los rociadores en sentido perpendicular a su disposición en las tuberías (L): se determina con la mayor distancia perpendicular entre rociadores de ramales adyacentes, y el doble de la separación a una pared, si un rociador es el último en un ramal.
El área de cobertura para cualquiera de los rociadores (denominada Ar) se establecerá multiplicando la distancia S por la distancia L, según la fórmula:
Ar = S x L
Sin embargo, existen algunas consideraciones específicas:
- Si 2X es una distancia mayor que la distancia correspondiente a S, será la cifra que se utilice.
- Si 2Y es mayor que la distancia L, se tomará como el valor para hacer el cálculo.
- En el caso de que se trabaje con un techo inclinado, la distancia entre rociadores se deberá medir siguiendo la pendiente.
Separaciones entre rociadores contra incendios
Al diseñar sistemas de rociadores contra incendios se deberán tomar en cuenta los requisitos que establece la norma NFPA 13 para las separaciones máximas y mínimas entre rociadores, y entre estos y las paredes de la edificación. Para rociadores estándar, la norma indica las siguientes distancias:
| Clase de riesgo | Separación entre rociadores | Separación a paredes | ||
| Distancia máxima | Distancia mínima | Distancia máxima | Distancia mínima | |
| Riesgo ligero | 4.6 m (15 ft) | 1.8 m (6 ft) | 2.3 m (7.5 ft) | 10 cm (4”) |
| Riesgo ordinario | 4.6 m (15 ft) | 2.3 m (7.5 ft) | ||
| Riesgo extra | 4.6 m (15 ft)* | 2.3 m (7.5 ft)* | ||
| 3.7 m (12 ft)** |
1.8 m (6 ft)** | |||
*Con densidades de descarga inferiores a 0.25 galones por minuto/ft2
**Con densidades de descarga iguales o superiores a 0.25 galones por minuto/ft2
Ejemplos de determinación de áreas de cobertura
Cálculo para rociadores individuales

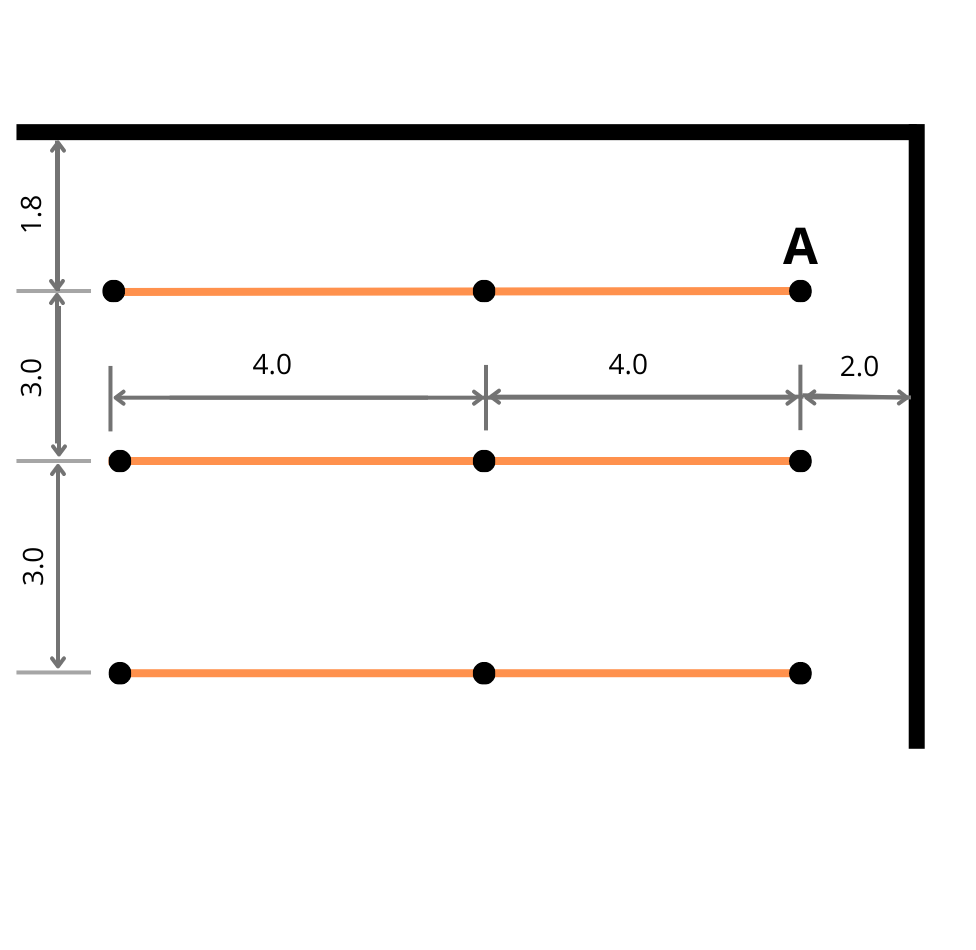

En el cálculo de las áreas de cobertura para rociadores individuales, basta con seguir los parámetros definidos de acuerdo con las distancias a otros rociadores y paredes. En el caso del rociador A en el ejemplo:
El cálculo se realizará con las distancias señaladas:
S = 4.0 m
L = 2 x (1.8 m) = 3.6 m
Ar = S x L
Ar = 4 x 3.6 = 14.4 m2
Cálculo para múltiples rociadores contra incendio
Al calcular las áreas de cobertura tomando en cuenta diferentes rociadores contra incendio, es clave considerar las distancias a las obstrucciones (paredes) de la edificación. Así, en el caso de los rociadores A, B y C del ejemplo:
Ar (A) = 4 x (2x2) = 16 m2
Considerando que el doble de la distancia de separación a las paredes no es mayor a la separación entre rociadores del mismo ramal, y el doble de la distancia hasta la pared en relación con la distancia entre rociadores de ramales paralelos es mayor.
Ar (B) = 4 x 3 = 12 m2
Considerando las distancias más amplias entre rociadores de un mismo ramal y de ramales paralelos.
Ar (C) = 3.5 x 3 = 10.5 m2
Considerando en este caso las distancias más amplias entre el rociador y los rociadores adyacentes.
¿Qué área utilizar para el cálculo hidráulico del sistema de rociadores contra incendio?
Con base en estos datos, la diferencia entre las separaciones de los rociadores entre sí y entre los de diferentes ramales provoca que se utilicen las distancias mayores para el cálculo definitivo. Así, el resultado a tomar en cuenta es de 16 m2.
La razón es que el caudal resultante con este criterio será mayor, lo que ofrece ventajas para el proceso de diseño.
¿Qué distancia utilizar para definir la cantidad de rociadores contra incendio?
Se utiliza la distancia más corta, para aumentar al máximo posible el número de rociadores en cada ramal de tuberías de la instalación y agregar un factor de seguridad mayor.
Al trabajar en el diseño del sistema para definir la distribución de los rociadores es necesario tener en cuenta que se deben considerar el parea máxima de cobertura y la separación máxima permitida entre rociadores, según la clasificación de riesgo.
En un sistema diseñado para riesgo ordinario, los rociadores de un ramal deben separarse como máximo 4.57 metros, por eso los rociadores de ramales adyacentes deben estar a una distancia máxima que garantice el cumplimiento del área máxima de cobertura, 12.1 m2; la separación entre rociadores de diferentes ramales debe ser de 2.65 metros.
En un caso de sistemas para riesgo ligero, es posible utilizar una separación entre rociadores de diferentes ramales equivalente a la separación máxima de 4.57 metros, porque en este caso el área máxima de cobertura permitida en la norma NFPA 13 es mayor: 20.9 m2.

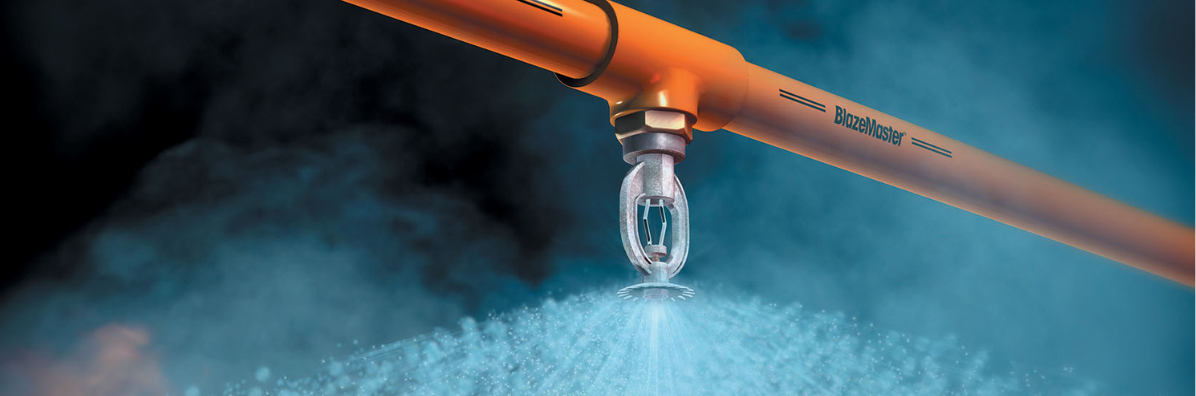

En instalaciones de sistemas de rociadores contra incendio, las tuberías de BlazeMaster® CPVC ofrecen la posibilidad de reducir los tiempos de instalación y reducir costos de mantenimiento gracias a la ligereza y ductilidad del compuesto. El CPVC también es útil para sistemas hidráulicos, gracias a FlowGuard®, o en aplicaciones industriales, para lo que fue desarrollado Corzan®. no dudes en contactarnos para conocer más sobre el producto y sus capacidades.
