BlazeMaster® CPVC er det mest spesifiserte ikke-metalliske brannsprinklerrørsystemet i verden. Det er spesialkonstruert og godkjent for alle applikasjoner med lav risikograd, som definert i LPS 1260, BS 9251, BS EN 12845 og de amerikanske godkjenningene NFPA 13 / 13R / 13D.

Byggherrer og entreprenører spesifiserer BlazeMaster brannsikringssystemer fordi de:

• Installeres hurtig, stille og sikkert.
• Ikke opprettholder flammen.
• Har innebygd motstandsdyktighet mot gropdannelse og korrosjon.
• Motstår mikrobiologisk påvirket korrosjon (MIC).
• Er lette og holdbare.
• Begrenser produksjonen av røyk.
• Krever mindre plass til installasjon.

Se BlazeMaster Fire Protection Systems internasjonale listinger og godkjenninger nedenfor for tredjepartsverifisering av brannsprinklersystemets ytelse og pålitelighet.



Hvor kan BlazeMaster® Fire Protection Systems brukes?

BlazeMaster CPVC-rør og beslag er oppført av BRE Global Loss Prevention Board (LPCB) og Underwriters Laboratories (UL og C-UL) for bruk i:

• Bygninger med lav risikograd som definert i Brannsprinklersystemer for boliger BS 9251, standarden for faste brannslokkingssystemer - automatiske sprinkleranlegg - design, installasjon og vedlikehold BS EN 12845 og den amerikanske standarden for installasjon av sprinkleranlegg NFPA 13.
• Boligbebyggelse som definert i Brannsprinklersystemer for boliger BS 9251, standarden for faste brannslokkingssystemer - automatiske sprinkleranlegg - design, installasjon og vedlikehold BS EN 12845 og den amerikanske standarden for installasjon av sprinkleranlegg i boliger på opptil fire etasjer, NFPA 13R, i en- og to-familieboliger og prefabrikkerte boenheter (modulhus), NFPA 13D.
• Anlegg med vanlig risikograd som definert i standarden for faste brannslokkingssystemer - automatiske sprinklersystemer - design, installasjon og vedlikehold BS EN 12845 og den amerikanske standarden for installasjon av sprinkleranlegg NFPA 13.
• Kanaler for oppvarming, ventilasjon og luftkondisjonering. For teknisk veiledning, kontakt teknisk support.
• Fra TB227. Nedenfor er eksempler på bygninger der godkjente plastrør kan brukes:
  • Skoler, høyskoler og andre undervisningsinstitusjoner (LH eller OH1)
  • Næringsbygg og kontorer, bortsett fra lagerrom (LH eller OH1)
  • Hotell, bortsett fra kjøkken, anleggs- og lagerrom (OH1)
  • Sykehus, bortsett fra kjøkken, anleggs-, lager- og vaskerom (OH1)
  • Museer, bortsett fra lagerrom (OH1)
  • Biblioteker, bortsett fra områder der plastmaterialer lagres og bokmagasiner (OH1)
  • Rettslokaler (OH1)
  • Sykehjem (OH1)
  • Databehandlingsrom (OH1)
  • Fengsler (OH1)
  • Kirker (LH or OH1)
  • Spiseområder i restauranter (OH1)
  • Loftsrom uten oppbevaring (LH eller OH).



Temperatur og trykk

BlazeMaster-rør og beslag, størrelse 20 mm til 80 mm (3/4 tommer til 3 tommer), er klassifisert for kontinuerlig drift ved 1207 kPa (175 psi) og ved 65°C (150°F). Bruken av dem er egnet i områder der lufttemperaturen ligger i området fra 2°C til 65°C (25°F til 150 °F).

I et område der temperaturen overstiger 65°C (150°F), for eksempel et loft, kan BlazeMaster CPVC installeres hvis ventilasjon finnes eller hvis isolasjon brukes rundt røret for å opprettholde et kjøligere miljø.

Rørsystemene må legges slik at man sikrer at rørene ikke utsettes for enheter som genererer varme på over 65 °C (150 °F), for eksempel lysarmaturer og damprør.

Hvis installasjonen er i et område med temperatur under frysepunktet, må sprinklersystemet beskyttes mot kulde. Et frossent system vil ikke bare deaktiveres, men trykket som kan bygge seg opp, kan føre til at sprinklerhodene åpnes eller at rørene ødelegges.



Produkt-rating, evner og materialkarakteristika

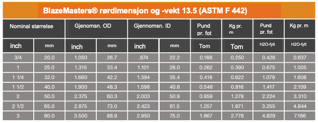

Rørdimensjoner og vekt

BlazeMaster-rør produseres i SDR 13,5 dimensjoner. SDR, eller standard dimensjonsforhold, betyr at rørveggtykkelsen er direkte proporsjonal med den ytre diameteren. Dette resulterer i konsistente trykkegenskaper for alle diametere.

Røret er produsert i henhold til spesifikasjonene i ASTM F442. Beslag produseres i henhold til ASTM F437, F438 eller F439 spesifikasjoner, avhengig av systemstørrelse og konfigurasjon.

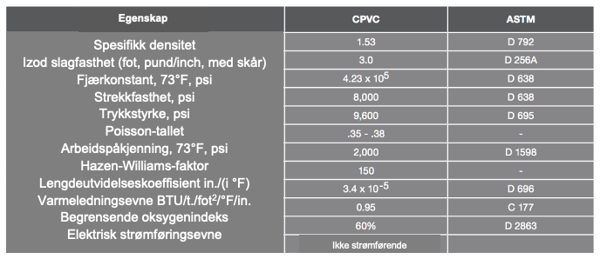

Fysiske og termiske karakteristika



Hydraulisk design

C-faktor

Hydrauliske beregninger for dimensjonering av BlazeMaster rør og beslag gjøres ved hjelp av Hazen-Williams C-faktoren 150. Rørene opprettholder denne C-faktoren gjennom hele systemets levetid.



Tap av rørfriksjon

Beregninger av tap av rørfriksjon er utført i henhold til BS EN 12845, seksjon 132 (utgave 2015) og NFPA 13, seksjon 23.4 (utgave 2016).



Friksjonstap beslag



Termisk ekspansjon og sammentrekning

BlazeMaster CPVC-rør, som alle rørmaterialer, utvider seg og trekker seg sammen ved temperaturendringer.

Koeffisienten for lineær ekspansjon er: 0.000061 cm/cm °C (0.0000340 inch/inch-°F) og den lineære ekspansjonen er den samme for alle rørdiametre.

For eksempel vil en temperaturendring på 13,9°C (25°F) forårsake en utvidelse på 2,5 cm (1 tomme) for et 30,5 m (100 fot) rett løp av BlazeMaster-rør.

For de fleste drifts- og installasjonsforhold kan ekspansjon og sammentrekning tilpasses ved endringer i rørets retning. I visse tilfeller kan det imidlertid være nødvendig med utvidelsesløkker eller forskyvninger når du installerer lange, rette rørløp.

Formelen for å beregne mengden av termisk ekspansjon eller sammentrekning er

ΔL = 12 * E * L * ΔT

Hvor: E=3,4 * 10-5 inch/inch-°F; L=rørlengde i fot; ΔT=temperaturendring i °F;
ΔL=Endring i lengde på grunn av temperaturendring

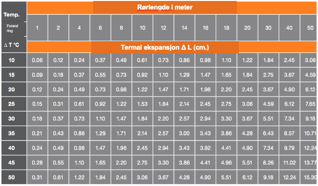

Termal ekspansjon i cm.

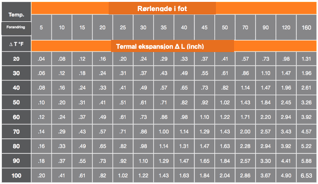

Termal ekspansjon i inch



Røravbøying

BlazeMaster brannbeskyttelsesrør er iboende duktilt, noe som gjør det mulig å bøye det - innenfor tillatte grenser - rundt eller bort fra gjenstander under installasjonen.

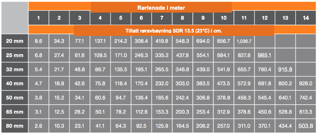

Denne duktiliteten gir større designfrihet, reduserer installasjonstiden og gir lavere installasjonskostnader. Maksimalt installerte avbøyinger for BlazeMaster-rør er som følger, både i fot og meter:
