Como calcular expansão térmica?
É importante considerar a expansão térmica ao projetar qualquer sistema de tubulação, incluindo um produzido com CPVC BlazeMaster®.
A maioria dos termoplásticos tem um coeficiente de expansão térmica significativamente maior que o dos metais. A expansão térmica linear de um sistema de tubulação sujeito a uma mudança de temperatura pode, portanto, ser significativa e pode precisar de compensação no desenho do sistema.
A expansão ou contração do tubo termoplástico pode ser calculada a partir da fórmula demonstrada abaixo.

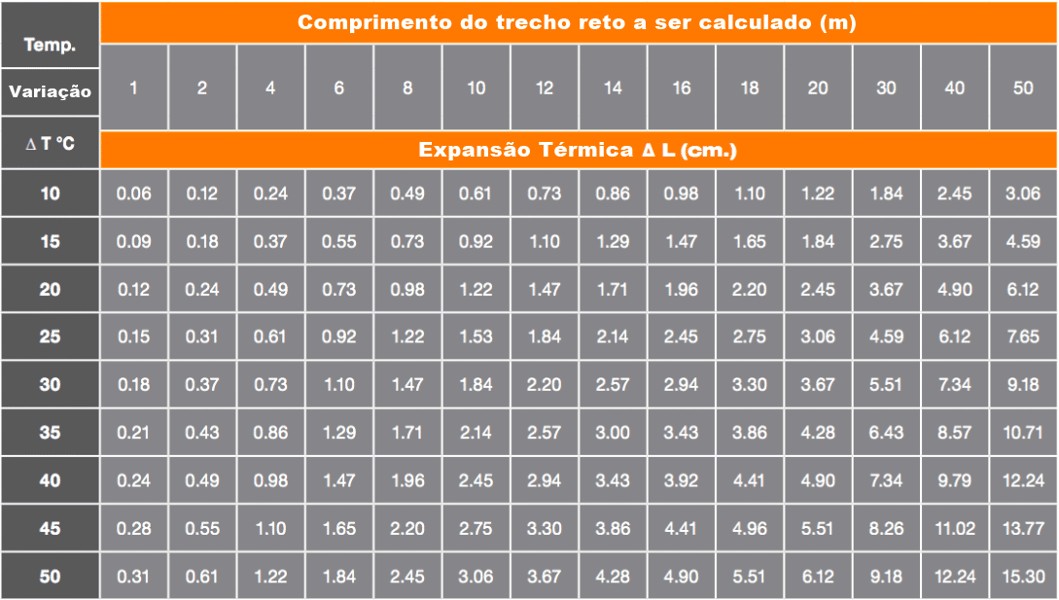

Expansão térmica em centímetros
Como evitar tensão na tubulação?
Para evitar tensões causadas por variações de temperatura, o projeto deve permitir a movimentação controlada da tubulação. No CPVC BlazeMaster®, isso é obtido pela flexibilidade natural do material associada a um desenho técnico adequado.
O uso de curvas de expansão e liras é essencial para absorver a dilatação e contração do tubo, reduzindo esforços de flexão e evitando concentrações de tensão. Essas soluções devem ser previstas ainda na fase de projeto, preferencialmente em trechos retos e no ponto médio das linhas.
Deflexão de Tubos
A tubulação de proteção contra incêndio BlazeMaster® é naturalmente flexível, o que permite deflexão - dentro dos limites permitidos - durante a instalação.

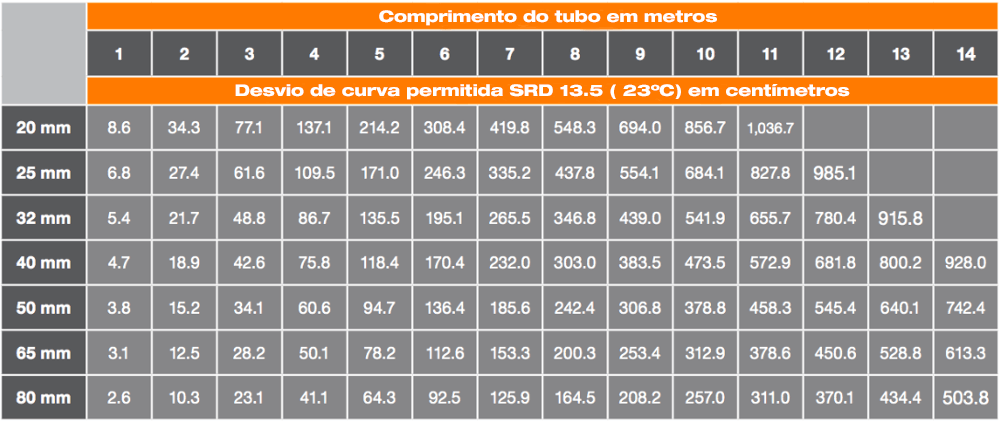

Esta flexibilidade permite maior liberdade no projeto, reduz o tempo de instalação e o custo do sistema instalado. As deflexões máximas para a tubulação BlazeMaster® são as seguintes, em metros:
CPVC dilata muito?
O CPVC BlazeMaster® dilata mais do que materiais metálicos, como o aço. Isso ocorre porque o CPVC é um termoplástico, e todos os termoplásticos apresentam um coeficiente de expansão térmica maior que o dos metais.
No entanto, isso não é um problema quando o sistema é corretamente projetado. O BlazeMaster® foi desenvolvido especificamente para sistemas de sprinklers e combina coeficiente de dilatação conhecido, flexibilidade natural e diretrizes claras de projeto para absorver essa movimentação térmica de forma segura e controlada.
Desenho técnico

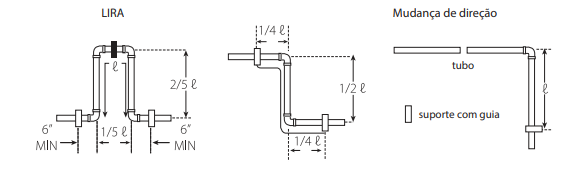

Para enfrentar a expansão térmica em sistemas de tubulação com eficiência, é essencial incorporar as curvas de expansão e liras desde o estágio do desenho técnico. Utilize tubos retos e articulações de 90°, unindo-os com cimento solvente, mesmo se o restante do sistema contar com tubos roscados. Essa abordagem, proveniente do desenho técnico, otimiza a capacidade de lidar com as tensões de flexão resultantes da expansão e contração.
Além disso, ao posicionar estrategicamente as curvas de expansão e liras no ponto médio da operação do tubo, o desenho técnico desempenha um papel crucial. Evite instalar válvulas ou filtros dentro da curva de expansão ou deslocamento, promovendo assim uma construção que se alinha perfeitamente com os princípios do desenho técnico e aprimora a resiliência térmica do sistema de tubulação.
Estamos aqui para tornar seu projeto mais fácil. Dúvidas sobre CPVC BlazeMaster®, consulte o manual do fabricante local.
